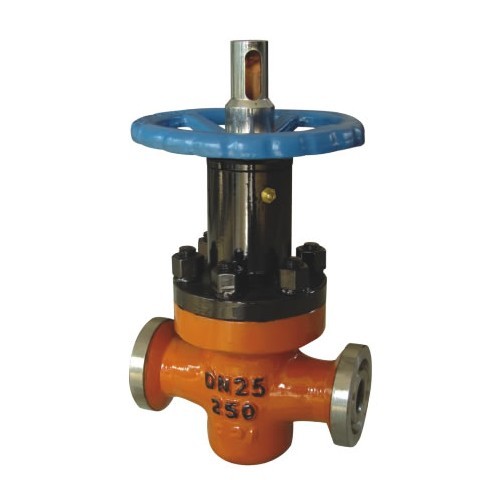

油田卡箍式閘閥

首頁> 油田卡箍式閘閥
所屬系列: 油田閥門
名稱: 油田卡箍式閘閥
型號: ZF83Y
檢索關鍵字: 油田卡箍式閘閥 卡箍式高壓平板閘閥
銷售電話:021-59965667 59988753 圖文傳真:021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!





油田卡式閘閥介紹

油田卡式閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。

閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥,則兩閘板間的撐開機構可以補充這一壓緊力。

油田卡式閘閥使用說明

1. 采用浮動閥座,雙向啟閉,密封可靠,啟閉靈活。

2. 閘板均有導向條給予精密導向,同時密封面均噴焊硬質合金,耐沖蝕。

3. 閥體承載能力高,通道為直通式,全開時,與閘板導流孔相貫通和直管相似,流阻很小。閥桿采用復合填料,多重密封,使得密封可靠,摩擦力小。

4. 關閉閥門時,順時針轉動手輪,閘板下移至底部,由于介質壓強的作用,將進口端密封座推向閘板方向,形成較大的密封比壓,從而形成第一道密封。同時,將閘板壓向出口端密封座上,成為雙重密封。

5. 由于采用雙重密封,所以可在不影響管道工作的情況下更換易損件。

6. 開啟閘板時,逆時針旋轉手輪,閘板上移,導流孔與通道孔相貫通。隨著閘板的上升,貫通孔逐漸加大,至極限位置時,導流孔與通道孔相重合,此時全開。

油田卡式閘閥產品結構圖

油田卡式閘閥機械性能

公稱壓力(MPa) 16.0 20.0 25.0 35.0 60.0
殼體試驗壓力(MPa) 24.0 30.0 37.5 52.5 90.0
密封試驗壓力(MPa) 17.6 22.0 27.5 38.5 66.0
適用介質 水、油品等非腐蝕性介質
適用溫度 -29℃-121℃
閥門試驗:GB/T13927-1992

油田卡式閘閥主要連接尺寸
公稱壓力(MPa)
公稱通徑
尺寸
D
G
C
L
E
H
w
Lo
16.0
20.0
25
22
27
35
180
64
255
180
270
32
28
33
48
200
69
307
200
430
40
35
40
64
210
82
356
240
430
50
47
52
70
240
100
400
260
460
65
57
63
89
260
126
420
280
500
80
72
78
108
280
157
475
320
550
100
92
98
130
330
183
585
350
630
25.0
25
22
27
54
180
64
255
180
380
32
29
34
60
210
69
307
200
430
40
36
43
64
210
82
356
240
430
50
46
52
70
240
100
379
260
460
65
58
63
89
260
125
402
280
500
80
72
78
108
280
157
475
320
550
100
90
96
130
330
183
548
350
630
35.0
42.0
25
22
27
54
180
64
255
180
380
32
29
34
60
210
69
307
200
430
40
36
43
64
210
82
365
240
430
50
46
52
70
240
100
379
260
460
65
58
63
89
260
125
402
280
500
80
72
78
108
280
157
475
320
550
100
90
96
130
330
183
548
350
630



油田卡式閘閥使用、安裝維護注意事項

1. 閥門出廠前均作了強度和密封試驗,使用時所有連接處均應保持初始狀態。

2. 本系列閥門操作手輪上標有啟閉旋向標志,明桿式上部配有啟閉高度標尺,以供調節指示。

3. 本閥門與管線焊接時,應將閥門開啟,適當用潮濕物保護頸部,盡量減少高溫?zé)醾鲗?dǎo),以防損壞密封填料件。

4. 關閉閥門時嚴禁使用加力桿,閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。

5. 閥門在使用過程中,應定期向閥帽注脂接頭注入定量潤滑脂。

6. 閥門在使用過程中,如因易損件而泄漏,應及時更換。

7. 閥門在檢修過程中,應將內腔清洗干凈,組裝時應將各傳動部位加潤滑脂。

8. 閥門儲存停用期間,應將閘板處于關閉位置,長期存放應置于通風干燥處,定期檢查保養。





訂貨須知:
一、①油田卡式閘閥
產品名稱與型號②油田卡式閘閥口徑③油田卡式閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門
油田卡式閘閥型號,請按油田卡式閘閥
型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的正鋼閥門專家為您審核把關。
