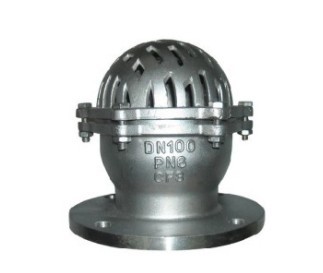

【升降式底閥特點和作用】
底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源,起著只進不出的功能。閥蓋上有很多個進水品和加強筋,起到了不易堵塞，主要應用在抽水的管路上。水道和支承的作用.口徑有單瓣、雙瓣、多瓣型，有法蘭連接和螺紋連接。其他名稱：內螺紋升降式底閥---井底閥、吸水閥、濾水閥、蓮蓬頭；升降式底閥--法蘭井底閥；旋啟式底閥--法蘭旋啟式井底閥。
【升降式底閥性能規范】
公稱壓力：PN0.25MPa PN0.6MPa
公稱通徑：DN15～DN350
適用介質：水、油
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992
【升降式底閥性能規范】
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度℃ |
適用介質 |
|
強度（水）MPa |
密封（水）MPa |
|
H42X-2.5 |
0.25 |
0.4 |
0.25 |
≤50 |
水 |
【升降式底閥主要零部件材料】
|
零件名稱 |
材料 |
|
閥體、閥蓋、閥瓣 |
灰鑄鐵 304 316 316L |
|
密封圈 |
橡膠 |
|
墊片 |
石棉板 |
【升降式底閥結構圖】
【升降式底閥主要連接尺寸】
|
型號 |
公稱通徑DN（mm） |
尺寸（mm） |
重量（kg） |
|
D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H |
|
H42X-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
|
65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 |
|
80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 |
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
143.5 |
|
125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 |
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 |
|
200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 |
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 |
|
300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98 |
【升降式底閥產品特征】
1.結構不論是從流量，還是從工藝要求來看都很理想，此外在排空的時候不會產生湍流現象.
2.可提供所有現行國際標準的接口，如焊接式，卡箍式或螺紋式等.
3.閥體材料均為US304.SUS316L當然也可根據客戶的要求采用其他的合金鋼.
4.閥體表面可根據客戶要求采用機械拋光或電拋光，精度可達到0.25um.5.底閥可配手動，也可配備氣動每臺水泵要安裝一只底閥，底閥通常安裝于水面以下，而水上式底閥則安裝于水面以上，它是老式底閥的更新換代產品，是理想的引水設備而且亦可取代真空泵及抽真空裝置。
訂貨須知：
一、①升降式底閥產品名稱與型號②升降式底閥口徑③升降式底閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門升降式底閥型號，請按升降式底閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
